Фильтры ФС от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Фильтры ФС
Фильтры ФС от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Фильтры ФС

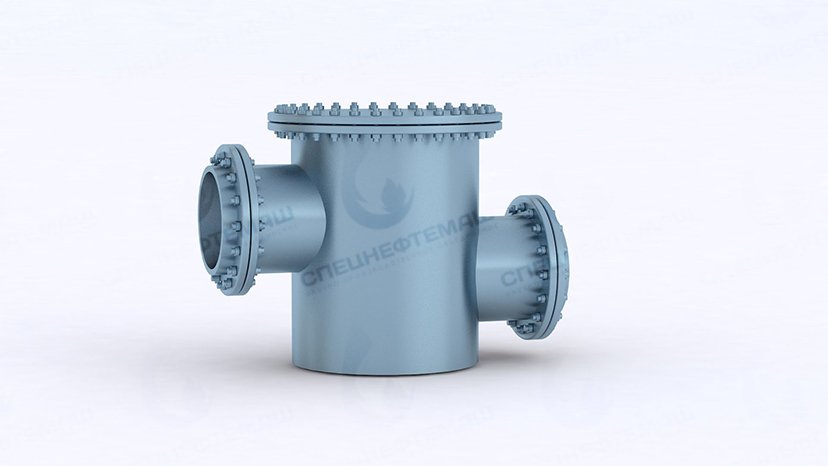

Фильтры сетчатые ФС

Фильтры ФС
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Давление:
до 4,0 МПа
Сейсмичность:
не более 9 баллов
Производитель:
ООО "НПО "Спецнефтемаш"


Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Типоразмеры в наличии:

ФС-I
ФС-II
ФС-III
ФС-IV
ФС-V
ФС-VI
ФС-VII
ФС-VIII
ФС-IX



Общее описание:

Фильтры сетчатые типа ФС предназначены для защиты от попадания инородных частиц в ответственные элементы трубопроводных систем: клапаны, форсунки, расходомеры и т.д. Фильтр устанавливается перед защищаемым элементом, улавливает и собирает посторонние частицы, содержащиеся в потоке. Степень очистки потока определяется размером ячеек в сетке фильтрующего элемента.

Фильтры сетчатые изготавливаются согласно ТУ 3615-001-24009276-2015.

Сетчатый фильтр представляет собой устройство, предназначенное для установки в трубопроводную систему горизонтального или вертикального типа. Он широко используется во всех отраслях промышленности. Фильтр ФС способен защитить систему от попадания в нее инородных частиц механического характера: песка, грязи, ржавчины и других. Устройство устанавливается перед насосами, измерительными приборами, клапанами, шаровыми кранами и другими ответственными элементами в целях предохранения в целях защиты механизма от преждевременного износа и поломки.


Принцип действия фильтров ФС

Основная работа фильтра сетчатого ФС заключается в улавливании и сборе всех механических элементов, которые содержатся в потоке трубопровода. Они задерживаются с помощью специальной сетки, изготовленной из металла и имеющей определенный размер ячеек. Их величина зависит от размера инородных частиц, которых необходимо задержать.

Сетка расположена между входным и выходным отверстием в корпусе фильтра ФС. Оба соединяются с трубопроводом.

Каждое изделие изготовлено в соответствии с принятыми стандартами ГОСТ. Выбирая фильтр ФС по госту, следует знать в какую трубопроводную систему будет установлено устройство и какой размер частиц требуется для отделения.

От разновидности фильтра сетчатого типа ФС зависит его способность выдерживать определенную величину давления в трубопроводе. Основным преимуществом устройства является его надежность: при повышении давления выше заявленной величины и в случае возникновения гидроудара, сетчатый фильтр остается в неизменном виде и справляется с поставленной задачей.

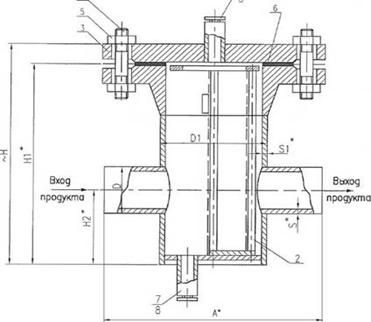

Особенности конструкции и область применения сетчатых фильтров

Конструкция состоит из корпуса, в который встроена фильтрационная сетка. Она плотно зажата специальной крышкой, надежно ее удерживающей и не дающей собранной смеси проходить дальше по трубопроводу.

Встроенный кран для слива грязи используется для очистки процеженного вещества. Следует следить за состоянием фильтра и своевременно заниматься его очисткой.

Если необходимо установить фильтр ФС фланцевый, очищающий воду в трубе от металлических примесей, выбирая одну из его разновидностей, в корпусе которого присутствует магнит. Устройство будет работать по принципу обычного фильтра, только дополнительное и более эффективное отделение металлического осадка будет обеспечивать постоянно присутствующее магнитное поле.

Стандартным устройством считается латунный фильтр, который устанавливают в стандартных системах трубопровода. Там, где требуется очистка внутреннего содержимого, состоящего из топлива, нефти и любых аналогов нефтепродукта, требуется фильтр из углеродистой стали.

Сведения для проектирования

Фильтр сетчатый фланцевый ФС устанавливается на трубопроводах, в особенности на добывающих и перерабатывающих базах, а также повсеместно в сети заправочных станций.

Используется соединение болтовое и фланцевое. Конструкции, которые имеют ГОСТ 12820-80 и 12815-80.

Предназначены для обеспечения бесперебойной транспортировки внутренней среды трубопровода, давление которой составляет от 6 и 16 до 25 кгс/кв.см.

На устройстве, в зависимости от его конструкции, есть один или два патрубка. Когда конструкция имеет два патрубка, они могут располагаться относительно корпуса двумя способами:

  • находиться на одной оси трубы;
  • располагаться на противоположных сторонах корпуса устройства, параллельно друг другу.

Установка устройства зависит от условий внешней среды и факторов, влияющих на трубопровод. Изделия категории У, Т и УХЛ имеют обязательный ГОСТ 15150-69.

Виды фильтров ФС

Фильтр воздушный сетчатый ФС имеет несколько разновидностей, отличающихся друг от друга материалов, из которого изготовлен.

Основные разновидности:

  • Чугунный. Его устанавливают в тепловых пунктах, подвалах, магистралях и перед технологическим оборудованием. Выдерживает перепады давления.
  • Стальной. Изделия из нержавеющего сплава применяются в местах, где есть высокие стандарты требований к очищаемой среде. Выдерживает низкие температуры и высокое давление.
  • Латунный. Размещается внутри жилых домов, где необходимо выдерживать +100°С температуру и высокое давление, предохраняя трубопроводную систему от повреждений.

Устройства, которые имеют У-образное строение, устанавливаются перед расположенными электромагнитными клапанами и бытовыми счетчиками и насосами. Более всего подходят, где есть газовая или водная внутренняя среда.

К трубопроводу устройство присоединяется двумя способами, в зависимости от его характеристик:

  • конструкция, монтируемая при помощи резьбы;
  • фланцевый фильтр.

Оба вида устройств просты в эксплуатации и быстро монтируются в трубопроводную систему. Отличаются надежностью и долговечностью.

Производство фильтров ФС

Производством изделий ФС занимается компания ООО НПО «СпецНефтеМаш». Широкий ассортимент изделий, отличающихся по ГОСТам и назначению, отвечает высоким стандартам качества.

В процессе изготовления производитель придерживается основных принципов:

  • Используются только качественные материалы: чугун сч18, сталь 20, 35 и другие, фильтрующие элементы из нержавеющей стали 12Х18Н10Т и прочие сплавы.
  • Конструкции, где фильтр сетка используется в системе ЖКХ отвечают нормам безопасности для здоровья человека.
  • Устройства для промышленного использования выдерживают высокие эксплуатационные нагрузки: высокое давление и перепады температур.

Производитель предлагает устанавливать фильтры на трубопроводы, где внутренней средой является нефть, с конструкцией, где есть соединение при помощи фланцев. Это обеспечит быстрый ремонт и замену конструкции без дополнительного проведения метода неразрушающего контроля.

Все изделия, реализуемые компанией ООО НПО «СпецНефтеМаш» проходят многоступенчатый контроль качества. В производстве используется только современное и высокоточное оборудование.

Технические характеристики ФС

Для каждого вида изделия есть определенные характеристики, которые показывают его эксплуатационные возможности и от которых зависит цена на фильтр ФС.

Включают в себя:

  • Рабочую среду, которая обеспечивает нормальную работу конструкции при максимальных и минимальных показателей температуры воды, пара и других жидкостей.
  • Давление в пределах от 1,6 до 16 Мпа.
  • Температурного потока, нижний предел которого составляет от -50°С, а верхний до +150°С.

Компания ООО НПО «СпецНефтеМаш» предлагает купить изделие ФС по оптимальной цене. Заказать любую конфигурацию изделия можно удобным способом: на сайте производителя или позвонив по телефону. Компания гарантирует высокое качество товаров и предоставляет всю необходимую документацию.

У нас Вы можете фильтр ФС купить по привлекательной стоимости и заказать доставку в любой регион страны.

Основные типы:

В зависимости от размеров фильтры выпускаются Y-образного и конусного типа.

Рабочая среда

- жидкие и газообразные среды, по отношению к которым материалы фильтра коррозионностойки.

Характеристики фильтров сетчатых ФС

Характеристики фильтров сетчатых ФС

Условный диаметр DN, мм: 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300; 350; 400; 500; 600.

Условное давление PN, кгс/см2 (МПа): 10 (1,0); 16 (1,6); 25 (2,5); 40 (4,0); 63 (6,3).

Материал корзины фильтра сетчатого: сталь 20, 10Г2, 09Г2С, 12X18H10T, 10Х17Н13М2Т.

Материал сетки фильтрующей: 08Х18Н10Т, 12Х18Н10Т, 12Х18Н9, 10Х17Н13М2Т.

Условное обозначение сетки фильтровой по ГОСТ 3187-76: П24, П28, П32, П36, П40, П44, П48, П52, П56, П60, П64, П68, П72, П76, П80, П90, П100, П120, П160, П200; С48, С56, С64, С72, С80, С90, С100, С120, С160, С200; СД32, СД40, СД48, СД56, СД64, СД72, СД80, СД120, СД160, СД200.

Материальное исполнение корпуса фильтра

Условное обозначение Материал корпуса фильтра сетчатого

  • С Сталь 20
  • ХЛ Сталь 10Г2, 09Г2С
  • НЖ Сталь 08X18H10T, 10X18H10Т, 12X18H10T
  • НМ Сталь 10Х17Н13М2Т
  • ХМ Сталь 15Х5М

Диапазон температур рабочей среды (в зависимости от материального исполнения корпуса фильтра сетчатого) от минус 60 °С до плюс 450 °С.

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, сепарационное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное сепарационное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

Структурная схема условного обозначения фильтра ФС:

ФС-А-Б-В-Г-Д-Е , где:

ФС - фильтр сетчатый;
А - конструктивное исполнение фильтра сетчатого (I, II, III, VI, V, VI);
Б - условный диаметр DN, мм;
В - условное давление PN, кгс/см2 (МПа);
Г - условное обозначение сетки;
Д - материальное исполнение корпуса фильтра;
Е — климатическое исполнение по ГОСТ 15150-69.

Пример условного обозначения фильтра сетчатого

Пример условного обозначения фильтра сетчатого конструктивного исполнения I, с условным диаметром DN50, на условное давление PN40, с размером ячейки фильтрующей сетки 0.2 мм, из стали 09Г2С, температура окружающей среды от минус 60 до плюс 450 С - Фильтр сетчатый ФС-I-50-40-02-ХЛ-УХЛ(1) Т

Укажите условное обозначение в опросном листе и отправьте менеджерам нашей компании любым удобным способом, чтобы купить сетчатые фильтры с доставкой в Волгоград
