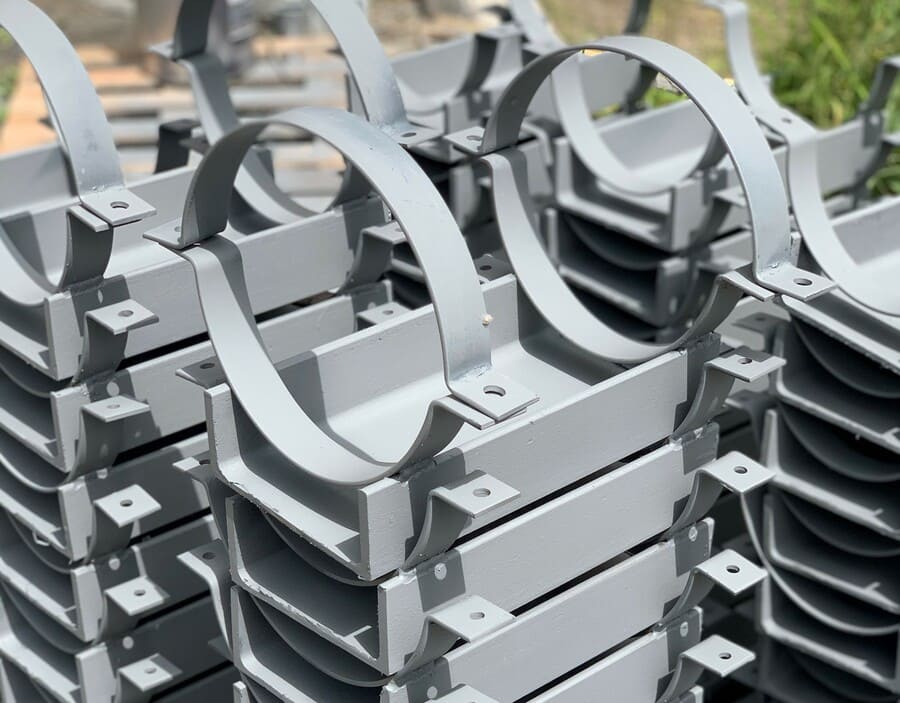

Скользящие опоры – это элементы трубопроводов, используемые для фиксации труб ППУ, имеющих стальную оцинкованную оболочку, в заданном положении. Используются для прокладки трубопроводов надземного и канального типов, относящихся к системам тепло и водоснабжения.

Скользящие опоры для труб не имеют теплоизоляции, крепление труб на этих металлоконструкциях не предусматривает жесткой фиксации их сварным соединением.

Применение опор для труб в ППУ

Конструкции скользящих опор легко удерживают назначенные участки трубопроводов, гася давление вертикальных нагрузок, которое создается колебаниями температуры или давления внутри системы.

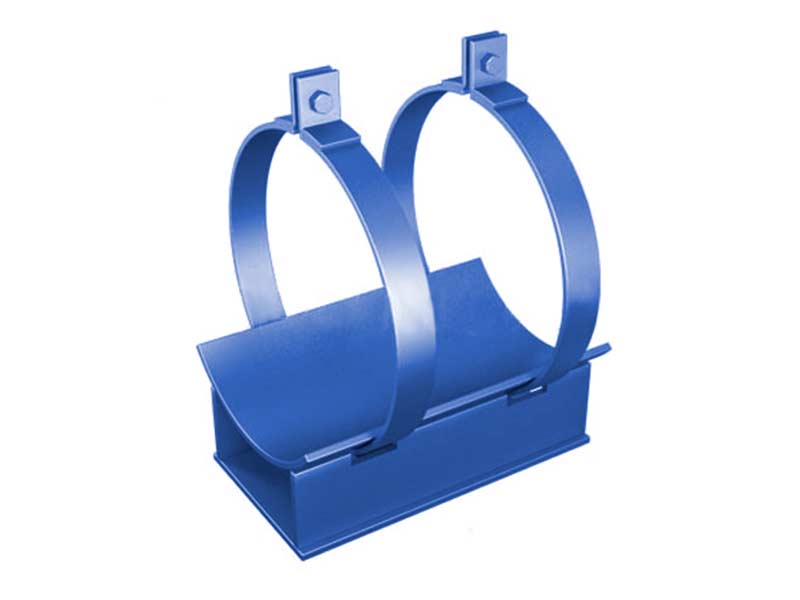

Трубы в ППУ-изоляции укладываются на опору. Фиксация трубы производится путем стягивания ее хомутами.

Защита наружной оболочки от повреждения в период эксплуатации обеспечивается прокладкой демпфирующего материала (полиэтилена, резины) между внешней оболочкой трубы и нижней частью опоры трубопровода тепловой сети.

Установленные на скользящих опорах трубы не крепятся жестко, а имеют возможность свободного смещения в продольном положении. Это позволяет трубам избегать провисания или излишнего напряжения при смене режимов в работе теплотрассы.

Преимущества опор трубопроводов с ППУ-изоляцией

Преимущества опор трубопроводов с ППУ-изоляцией

Опоры ППУ применяются для строительства трубопроводов из труб с теплоизоляцией пенополиуретаном. Они обеспечивают надежное размещение труб, жестко фиксирующее их положение вдоль оси. Расстояние между опорами определяют особенности местного рельефа и размещение компенсаторов, проектируемых для погашения колебаний длин труб при изменении температуры.

Некоторые предприятия производят металлические опоры для труб в ППУ, не имеющие изоляционного слоя. Их стоимость ниже, чем опор ППУ, но они не имеют преимуществ, которыми обладают изделия с теплоизоляцией:

  • улучшенная защита от воздействия влаги из атмосферы и грунта;
  • высокая устойчивость к механическим нагрузкам;
  • защита трубопроводов от незначительных изменений формы;
  • химически нейтральны, обладают слабой горючестью.

Пенополиуретан подходит для изоляции любого материала. Он пригоден для бетона, стекла, металла, дерева, пластика и т. д. Не разрушается при перепадах температур, сохраняет вои качества в течение десятилетий. Желающие заказать высококачественные опоры ППУ, для строительства трубопроводов, наша компания всегда может поставить нужное количество. Все товары сертифицированы, имеют гарантию, обеспечивается доставка

Опоры трубопроводов ППУ: разновидности

На официальном сайте компании можно заказать все виды опор трубопроводов, имеющих пенополиуретановую изоляцию. Они могут подразделяться на следующие категории:

  • неподвижные, обеспечивающие жесткую фиксацию трубы на опоре, исключающие любое изменение положения в горизонтальном и вертикальном положении, могут монтироваться в железобетонных каркасах;
  • скользящие (подвижные), позволяющие трубе смещаться вдоль опоры при ее линейном удлинении, обеспечивают равномерное распределение механической нагрузки и тепловой деформации.

Скользящие опоры труб в ПП- изоляции позволяют частично погасить вибрации, и сохраняют целостность труб в случае просадок грунта и сейсмических толчков. Очень важными оказываются качества пенополиуретана, позволяющие:

  • обеспечить высокую тепло и звукоизоляцию при высокой плотности материала и эластичность и гибкость при небольшой;
  • регулировать толщину материала для большего соответствия климатическим условиям местности и температуре транспортируемой среды.

Защитный пенополиуретановый слой может двойным или одинарным. Двойная защита улучшает защитные характеристики слоя, снижая тепловую деформацию и теплопотери. Изоляция ППУ служит более 30 лет, сохраняя свои характеристики все время эксплуатации.

Производство

Производство опор трубопроводов с ППУ-изоляцией

Для изготовления опор ППУ под трубопроводы используются тали разных марок. На выбор материала влияют предполагаемые условия эксплуатации и проектная документация. Опоры требуются для прокладки водопроводов ХГВ и отопления, допустимо применение при монтаже газовых и нефтепроводов.

Предприятие выпускает изделия 2 видов:

  • предназначенные для укладки труб ППУ-ПЭ (применяются для подземной прокладки, бесканальным способом);
  • предназначенные для монтажа трубопроводов ППУ-ОЦ (используются для надземной укладки).

Предлагаемые предприятием «Спецнефтемаш» изделия пригодны для укладки труб ППУ ПЭ и ОЦ. Их изготавливают в соответствии с требованиями ГОСТ 30732. Стоимость изделий зависит от размеров, вида металлоизделий, типа изоляции, объема заказа. Возможен заказ нестандартных конструкций. Возможен самовывоз или доставка в любой регион. Электронная почта: marketing@snmash.ru.

Используемые марки стали:

  • Ст3,
  • Ст20,
  • 09Г2С.

Технические характеристики

Опоры в пенополиуретановой оболочке используют для строительства и реконструкции технологических сетей с циркулирующими в них средами, отвечающими следующим характеристикам:

  • с максимальным рабочим давлением до 25 МПа;
  • предельной долговременной температурой до +140 °С;
  • предельной кратковременной температурой до +150 °С.

Интервал температур, подаваемых сетью должен находиться в пределах от +70 до +150 °С.

Диаметр стальной трубы d, мм Диаметр оболочки ПЭ, мм Вес, кг Ширина опорной поверхности В, мм Длина опорной поверхности L, мм

32

125

7,80

100

320

38 125 7,80 100 320
45 125 7,80 100 320
57 125 7,80 100 320
76 140 8,06 100 320
89 160 8,58 100 320
108 180 9,11 100 320
133 225 14,83 140 470
159 250 15,65 140 470
219 315 53,43 280 670
273 400 53,83 280 670
325 450 60,95 280 670
426 560 81,84 280 670
530 710 85,17 280 670
630 800 158,27 600 770
720 900 165,22 600 770
820 1000 208,61 600 770
920 1200 260,90 600 770
1020 1200 260,90 600 770

ГОСТ 30732-2006

ГОСТ 30732-2006 устанавливает нормы, которым должны соответствовать трубы и монтажные изделия для их соединения, изготовленные из стали и снабженные теплоизоляцией из пенополиуретана. Защиту таких изделий обеспечивает оболочка. Такие изделия предназначены для длительной эксплуатации. Опоры трубы в ППУ оболочке окрашивают грунтовкой ГФ-1102, имеющей красно-коричневую окраску.

Используются как техническое сооружение для монтажа трубопровода с диаметром труб от 57 до 1420 мм. Надежно поглощают механические воздействия, приводящие к сдвигу магистрали в вертикальном или горизонтальном положении. Способ фиксации трубы на оси магистрали – хомутовый. Изготовление этих изделий полностью соответствует требованиям стандарта ГОСТ,

В комплект входят:

  • корпус изделия – 1 шт.;
  • полухомут – 4 шт.;
  • болт – 2 шт.;
  • гайка – 2 шт.

В зависимости от типа выбранного изделия комплектность поставки и размеры изделий могут иметь другие значения.

Опоры ППУ в «Спецнефтемаш» - по самой выгодной цене.

Стоимость скользящих опор для труб в ППУ

Купить опоры ППУ для трубопровода можно на официальном сайте компании. Стоимость металлоконструкций зависит от размеров изделия, уточнить цену можно позвонив по телефону, или скачав каталог. Все изделия производятся учетом требований отраслевых стандартов и ГОСТ, на каждом этапе производства выполняется контроль качества.

Цены на опоры скользящие для трубопровода в ППУ изоляции даны в прайс-листе компании ООО НПО Спецнефтемаш. В зависимости от диаметра прокладываемого трубопровода могут поставляться скользящие опоры нескольких типов с двумя или тремя парами хомутов крепления.

Стоимость опоры ГОСТ 30732-2006 зависит от её качества, способа и технической сложности производства, метода обработки, веса и размера.

Также, на стоимость товара напрямую влияет закупочный объем, благодаря которому даже небольшой опт обходится значительно дешевле, чем розница.
