К опорам газопровода относят изделия из металла, на которых закрепляются трубопроводы, предназначенные для транспортировки природного газа. Их устанавливают в капитальных сооружениях и других местах, где проходит трасса. Цель установки опор заключается в обеспечении надежной фиксации трубы. Стабильное положение трубопроводов предотвращает смещение участков сетей и защищает от разгерметизации контура.

Конструктивные особенности опор под газопровод

Выпуск скользящих опор газопровода производится специализированными предприятиями. При изготовлении крепления необходимо учитывать требования нормативной технической документации (ГОСТ и ОСТ). Конструктивно опоры для газопровода состоят из следующих деталей:

  • основы из металлического профиля (двутавра, уголка, швеллера);
  • фиксаторов трубы (скоб, полукруглой полосы, хомута);
  • крепежа держателей;
  • прокладок, уменьшающих трение.

Установку опорного блока следует выполнять точно по центру стального основания.

Металлические детали производятся из стали особой прочности, с антикоррозийными свойствами, обладающей устойчивостью к деформации. Материалы трубопровода и опор должны соответствовать друг другу.

Виды опор газопровода

Виды опор газопровода

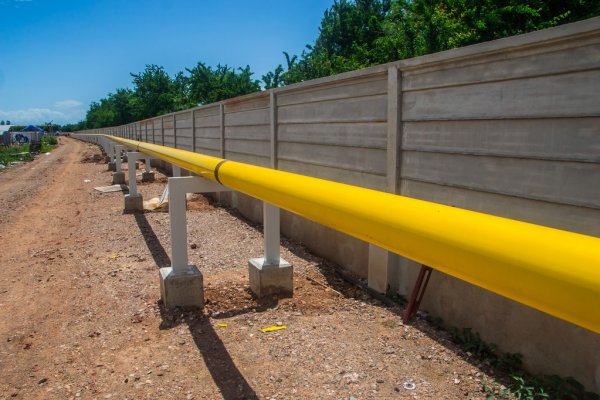

Газовые сети могут проходить под открытым небом и внутри зданий, но независимо от их размещения, труба должна быть закреплена в проектном положении. Эту задачу выполняют опоры газопроводов.

Эти конструкции бывают скользящие и неподвижные, различаются они по способу фиксации трубы.

Подвижная (скользящая) опора удерживает трубу, не позволяя ей смещаться вправо-влево от оси трассы. Движение вдоль оси опора не ограничивает, позволяя металлу перемещаться при температурной деформации.

Неподвижная опора жестко фиксирует трубу, вообще не позволяя ей смещаться.

В районах, где существуют значительные перепады температур, при проектировании наружной трассы газопровода, в проект закладываются компенсаторы – изогнутые участки трассы, которые принимают на себя нагрузки от линейных изменений трубопровода в результате перепада температур. Их устройство позволяет избежать прорыва и возникновения аварийной ситуации.

Места установки скользящих и неподвижных опор определяются во время проектирования трассы, путем проведения теоретических расчетов, за основу которых берутся сведения о перепадах температур в данной климатической зоне в разное время года.

Назначение опор газопровода серия 5.905-18.05 и 5.905-25.05:

  • фиксация трубы в запланированном положении;
  • сопротивление нагрузкам и деформации.

При строительстве газовых магистралей, с транспортировкой газа под высоким и средним давлением используются опорные конструкции сложных конфигураций.

Виды конструкций

Конструкции газопровода имеют множество разновидностей. К ним относятся следующие опоры под газопровод:

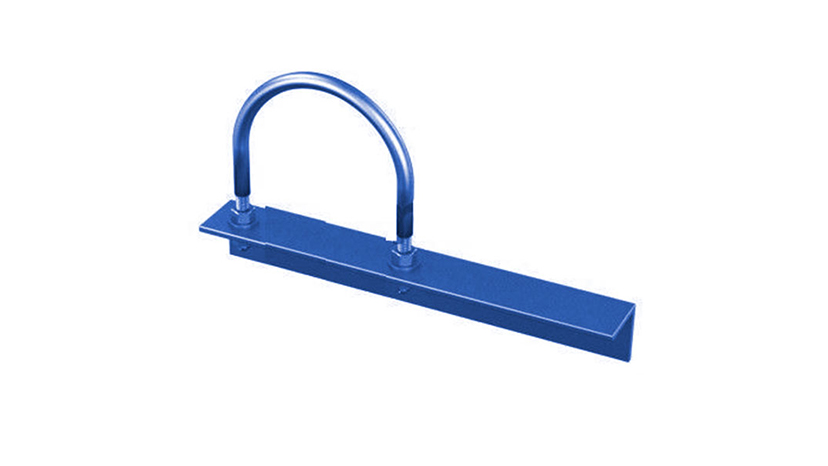

  • корпусные хомутовые: могут быть подвижными и скользящими, с круглым или плоскими хомутами;
  • бескорпусные, могут относиться к подвижным или скользящим, состоят из металлической «подушки» с хомутами;
  • трубчатые – в виде трубы, закрепленной на плите;
  • тавровые – это металлический профиль с приваренным наверху хомутом;
  • приварные неподвижные, трубу приваривают сплошным швом;
  • катковые – труба устанавливается с помощью роликов.

Существуют еще подвесные опоры (подвески). Ими труба крепится к потолку или конструкциям внутри помещения или снаружи при прохождении трассы под эстакадой. При изготовлении подвесок руководствуются ГОСТ 16127-70.

Каким должно быть расстояние между опорами

Требования к опорам газопровода

Расстояние между опорами выбирается исходя из диаметра прокладываемой трубы, в строгом соответствии с требованиями нормативной документации. Нарушения требований ГОСТ непозволительно и может привести к созданию аварийной ситуации.

При монтаже трубопровода опорная платформа и хомут должны иметь полуторамиллиметровый зазор между собой. Он необходим для размещения прокладки, защищающей трубу от коррозии. Сварочные стыки должны находиться не дальше, чем в 5 см от опоры.

Проектируемая дистанция от одной опорной стойки до другой рассчитывается от диаметра трубопровода. Чтобы свериться, можно посмотреть на таблицу ниже.

Для более точных расчетов следует учесть компенсацию газопровода. Такие расчеты выполняются на стадии проектировочных работ при помощи специальных формул и таблиц. Так определяется требуемое расстояние между опорами.

Требования к опорам газопровода

Нормативная документация предъявляет жесткие требования к качеству металлоконструкций для газопроводов. Такие действия оправданны, ведь некачественные изделия могут привести к авариям и экологическому загрязнению. Это и стало причиной тому, что при заказе металлоизделий для строительства газопроводов, предпочтение отдается опорам из качественного материала, выполненным в точном соответствии с требованиями ГОСТ и ОСТ. Продукция завода «Спецнефтемаш» соответствует всем требованиям, предъявляемым к таким опорам.

Готовые опорные блоки для труб позволяют строителям не тратить время на заказ металла, изготовление из него опор, проверять качество получившихся изделий. Продукция завода проходит строгий контроль на всех этапах производства и получает на выходе сертификат соответствия государственным и отраслевым стандартам. Для ее изготовления используются марки стали, характеризующиеся высокой прочностью, устойчивостью к коррозии и деформации.

Чтобы избежать провисов и других деформационных изменений, опоры надземного трубопровода следует монтировать точно по центру опорной платформы.

Заказать опоры для газопроводов в ООО НПО «Спецнефтемаш»

Предприятие «Спецнефтемаш» давно занимается изготовлением металлических конструкций, включая сложные по конфигурации и технологии исполнения. За годы работы отработана методика контроля качества материалов и готовых изделий, включая крепления газопроводов. Преимущества нашего предприятия:

  • наличие обширного ассортимента, где можно найти опору, удовлетворяющую необходимые требования;
  • высокое качество продукции;
  • непрерывный контроль производственного процесса;
  • возможность изготовления нестандартной продукции по чертежам или техзаданию заказчика.

Не менее важным является наличие у предприятия крупных производственных мощностей, которые могут быстро и качественно изготавливать опоры в большом количестве.

Оформить заказ на металлоконструкции для газопровода и другую продукцию можно в любой день, воспользовавшись формой заявок на сайте, написав по электронной почте marketing@snmash.ru или позвонив менеджерам компании по телефону 8-800-3021-565. Сотрудники фирмы с радостью окажут бесплатную консультацию, примут заказ и ответят на все вопросы.
